KDZD带电作业用屏蔽服屏蔽效率试验装置
一、产品组成

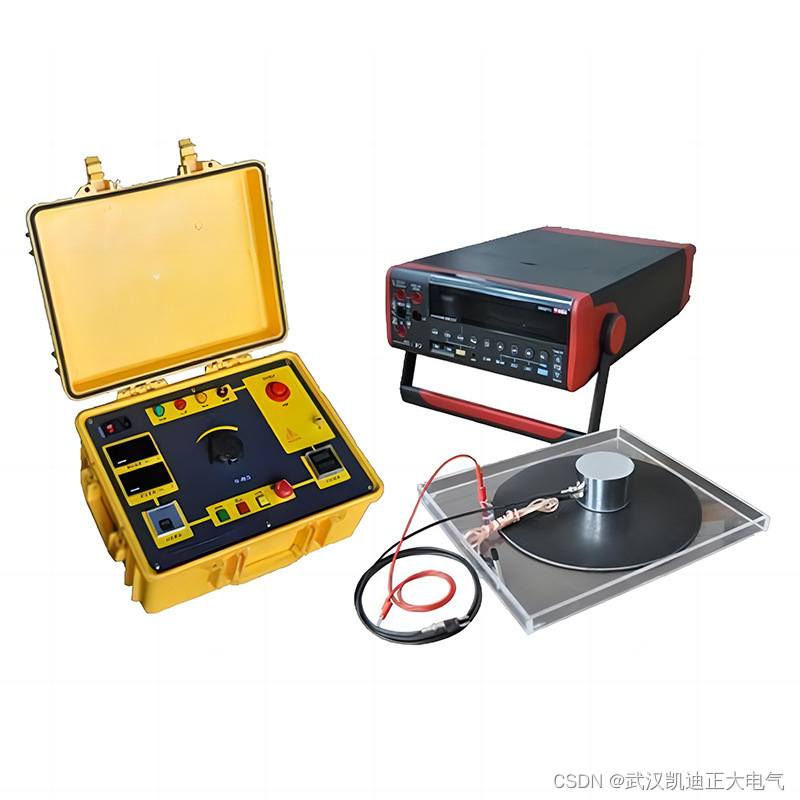

本试验装置由三部份组成：工频电压发生器、电压测量表、测试电极组合（黄铜加压电极；橡胶板；黄铜接收电极；绝缘板；测试固定盘）。
二、产品特点
1、可对高压屏蔽服，电磁屏蔽服，等电位作业屏蔽服，500kv屏蔽服进行检测
2、检测的部位包括，上衣，裤子，袜子，手套，鞋子整套部位
3、精准检测出屏蔽服的电阻和效率方面的安全性
4、保证在作业中员工的安全，整个试验装置轻巧方便，便于存放携带。
5、整机布局合理、外形美观
6、操作方便、具有准确可靠、维修方便等优点。

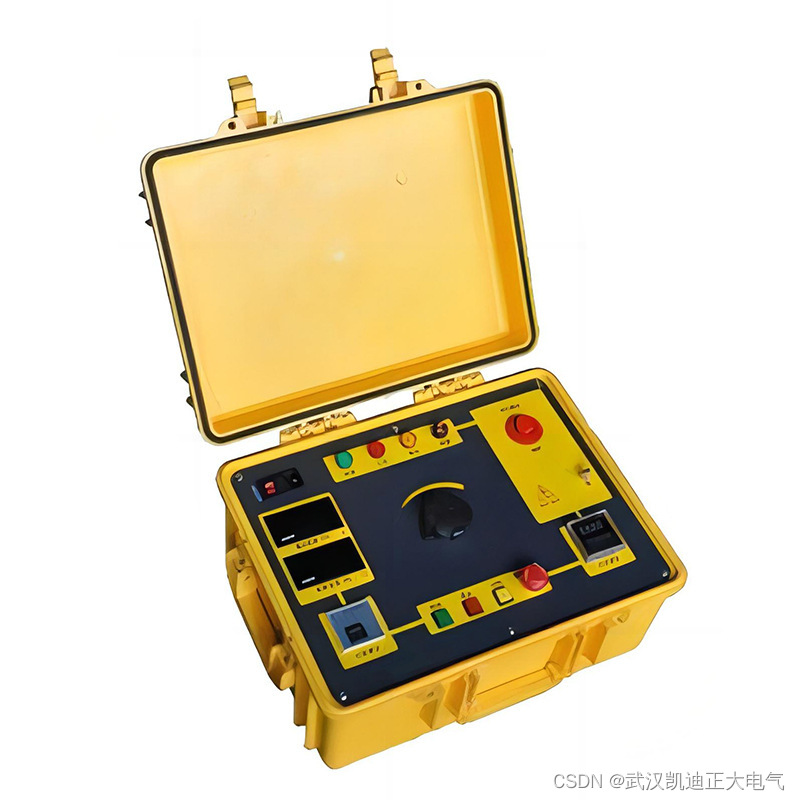

7、工频电压发生器 采用微处理控制技术， 操作简便、性能可靠，测试电流、时间连续设定。
三、详细参数
输出电压范围：AC 0-5000V
电压分辨率：10V
电压准确度：5%
最大输出电流：20mA
电流上限设置：0.5mA-20mA
电流准确度：电压测量表±5%
变压器容量：500VA
最大输出功率：100VA
测量时间设置：1s-99s
显示方式：LED数字显示
电源要求：198V-242V AC ，47.5HZ-55HZ
外形尺寸：320×180×250(mm)
重量：约10kg
四、电压测量表
基本功能 量程
直流电压：量程200mV/2V/20V/200V/1000V；基本精度：±(0.015%+3)
交流电压：量程2V/20V/200V/750V；基本精度：±(0.2%+100)
直流电流：量程2mA/200mA/10A；基本精度：±(0.05%+10)
交流电流：量程2mA/200mA/10A；基本精度：±(0.3%+100)
电阻：量程200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ；基本精度：±(0.02%+6)
电容：量程60nF/600nF/6uF/60uF/600uF/6mF；基本精度：±(2 %+5)
频率：量程10Hz～60MHz；基本精度：±(0.1%+3)
电源：AC 220V/50Hz
LCD尺寸：108×34.5 mm
重量：约1500 g (不含附件）
尺寸：240*105*70mm
五、测试电极
接收电极（Φ110mm×74mm）：1只
加压电极（Φ300mm×2mm 黄铜板）：1块
合成橡胶板Φ400 mm ：1块
绝缘有机玻璃盒500 mm×450mm：1只
