GrassRouter多链路聚合路由应用场景拓扑详解
一、车载应用案例
应用场景：
车载应用，移动场景，聚合设备应用于通信指挥车，完成车与车之间、车与后方指挥中心之间的聚合无线传输。
拓扑如下：
方案说明：
1、全省各地市，每地市一台通信指挥车。
2、视频会议终端及聚合路由器安装于车内，车载视频会议终端通过聚合系统，与指挥中心进行视频会议业务。
3、聚合平台、视频平台部署于政务云。
4、车内聚合路由器通过多条运营商链路聚合的方式，形成高稳定性，高带宽的无线传输链路，最大程度保障业务带宽及稳定性。
5、SIM卡使用运营商APN卡，整个系统在运营商专网内，数据安全性得到了保障。
二、 便携指挥箱、单兵配合使用
应用场景：
聚合系统，半固定场景，配合指挥箱及单兵等，完成现场与后方指挥中心之间的通信。
拓扑如下：
方案说明：
1、室外无线场景。局方需要在前端工作区域，将图传、对讲、视频指挥箱等单兵业务设备的数据，通过前端聚合设备，传输至后方指挥中心的聚合平台。
2、现场单兵可通过聚合设备的以太口或WIFI接入网络。
3、聚合平台可采用私有化部署或云端部署。
4、聚合平台将业务数据重组恢复后，转发至业务平台。
三、 底层穿透应用场景
应用场景：
公/专网广域虚拟局域网应用。

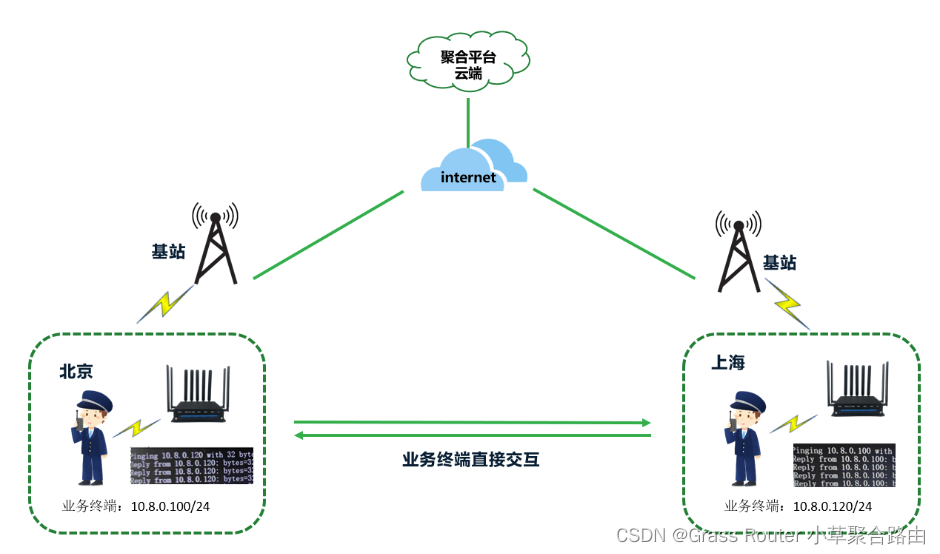

拓扑如下：
拓扑说明：
1、聚合设备及对应业务终端分别位于广州及深圳。
2、两地聚合设备都注册于同一聚合平台。
3、聚合平台可选择云部署或私有化部署，本案例部署于云端。
4、当进行业务时，聚合设备将业务IP数据包，封装为以太网帧的形式，并通过私有VPN通道，以聚合通信的方式传输至聚合平台，聚合平台还原数据后，同样以以太网帧的形式转至目的设备。本质上是通过聚合平台形成了一个广域的网桥结构，完成了横向的底层穿透，业务终端，只要满足同一地址段，即可直接互访。
5、所有在同一聚合平台下的聚合设备，可视为组成了一个虚拟局域网。当两地的业务终端设置为同一局域网地址段，比如图示的10.8.0.0/24段，两地业务终端可完成直接互通。
