NRF24L01P简介

NRF24L01P射频芯片，比NRF24L01具有更高的可靠性，更多的功
率等级，以及更远的传输距离和更低的功率。此外还内置RFX2401功放芯片，
内建LNA，接收灵敏度提高10dBm，工作在2.4GHz~2.5GHz的ISM频段。
电压：最小值=1.9V；典型值=3.0V；最大值=3.6V；
如果要接入5V，需要使用电阻进行分压，可通过U=RI进行计算。工作温度：-40℃——85℃。典型值=27℃

模块硬件

模块一共有8个引脚：

+3.3v
CE：数字信号输入，模式控制线。在 CSN为低的情况下，CE 协同CONFIG 寄存器共同决定NRF24L01 的状态
CSN：数字信号输入，SPI片选线，低电平使能
SCK：数字信号输入，SPI时钟线
MOSI：数字信号输入，SPI数据线，主机输出，从机输入
MISO：数字信号输出，SPI数据线，主机输入，从机输出
IRQ：数字信号输出，中断信号线，在达到最大重发次数，数据发送完成和收到数据时变低
GND

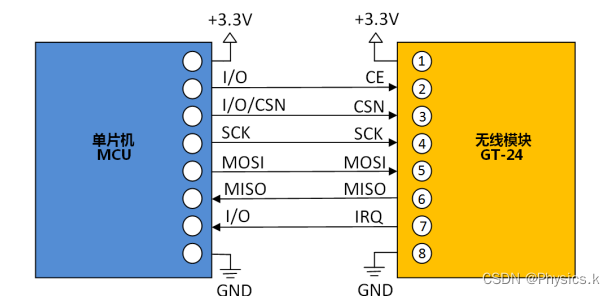

连线如下：
在这里插入图片描述

代码格式

关于NRF24L01的函数，有一下几个函数：

void NRF24L01_Init(void);						//初始化
void NRF24L01_RX_Mode_init(void);			    //接受模式
void NRF24L01_TX_Mode(void);					//发送模式u8 NRF24L01_Write_Buf(u8 reg, u8 *pBuf, u8 u8s);//写数据区
u8 NRF24L01_Read_Buf(u8 reg, u8 *pBuf, u8 u8s);	//读数据区
u8 NRF24L01_Read_Reg(u8 reg);					//读寄存器
u8 NRF24L01_Write_Reg(u8 reg, u8 value);		//写寄存器
u8 NRF24L01_Check(void);						//检测24l01是否存在
u8 NRF24L01_TxPacket(u8 *txbuf);				//发送数据包
u8 NRF24L01_RxPacket_init(u8 *RxData_Buf0,u8 *RxData_Buf1,u8 *RxData_Buf2,u8 *RxData_Buf3);				//接受数据包，这个函数可以接受四个数据通道的数据

多通道（多发一收）

多通道是在单通道的基础上进行代码的修改，所以首先要对单通道的通信进行了解

单通道通信

单通道通信的代码流程大概如下：
GPIO口初始化
SPI初始化
NRF24L01P初始化
NRF24L01P检查
NRF24L01P配置为接收/发送
使用接收/发送数据包接收数据

部分代码如下：
1.初始化 NRF24L01

void NRF24L01_Init(void)
{ 	GPIO_InitTypeDef GPIO_InitStructure;SPI_InitTypeDef  SPI_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOA, ENABLE);	 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;				 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);	GPIO_SetBits(GPIOB,GPIO_Pin_12);//ÉÏÀ				GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_1;   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_SetBits(GPIOA,GPIO_Pin_1|GPIO_Pin_0);			 		 SPI2_Init();    		SPI_Cmd(SPI2, DISABLE);SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  SPI_InitStructure.SPI_Mode = SPI_Mode_Master;		SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;		SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;		SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16;		SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;	SPI_InitStructure.SPI_CRCPolynomial = 7;	SPI_Init(SPI2, &SPI_InitStructure);  SPI_Cmd(SPI2, ENABLE); NRF24L01_CE=0; 			NRF24L01_CSN=1;			}

2.NRF24L01检查函数

u8 NRF24L01_Check(void)
{u8 buf[5]={0XA5,0XA5,0XA5,0XA5,0XA5};u8 i;SPI2_SetSpeed(SPI_BaudRatePrescaler_16); NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,buf,5);	NRF24L01_Read_Buf(TX_ADDR,buf,5); for(i=0;i<5;i++)if(buf[i]!=0XA5)break;	 							   if(i!=5)return 1;	return 0;
}

3.发送模式

void NRF24L01_TX_Mode(void)
{														 NRF24L01_CE=0;	    NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,(u8*)TxAddr0,TX_ADR_WIDTH);NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(u8*)RxAddr0,RX_ADR_WIDTH); NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x01);    NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x01); NRF24L01_Write_Reg(NRF_WRITE_REG+SETUP_RETR,0x1a);NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);    NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f);  NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG,0x0e);    NRF24L01_CE=1;
}

4.接收模式

void NRF24L01_RX_Mode(void)
{NRF24L01_CE=0;	  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(u8*)RxAddr0,RX_ADR_WIDTH);NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x01);   NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x01);NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);	     	  NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P0,TX_PLOAD_WIDTH);NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f); NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG, 0x0f);NRF24L01_CE = 1;
}

这里简单介绍了一下这几个函数，还有很多函数由于篇幅原因没有列出，下面来说一下代码要怎么改才能完成多发一收

多发一收

多发一收，最主要的是要改三个部分：
1.主机的接收模式函数
2.主机的接收数据包函数
3.从机的发送模式函数

主机的接收模式函数

这个函数首先要改接收的地址，如果是四个通道就要改四个通道的地址。其次要将自动应答和接收地址的0x01改为0x0f。最后再改通道的有效数据宽度。代码如下：

void NRF24L01_RX_Mode_init()
{NRF24L01_CE=0;	  NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(u8*)RxAddr0,RX_ADR_WIDTH);//写RX节点地址NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P1,(u8*)RxAddr1,RX_ADR_WIDTH);//写RX节点地址NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P2,(u8*)RxAddr2,1);//写RX节点地址NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P3,(u8*)RxAddr3,1);//写RX节点地址NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x0f);    //使能通道0的自动应答    NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x0f);//使能通道0的接收地址  	 NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);	     //设置RF通信频率		  NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P0,RX_PLOAD_WIDTH);//选择通道0的有效数据宽度 NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P1,RX_PLOAD_WIDTH);//选择通道1的有效数据宽度 NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P2,RX_PLOAD_WIDTH);//选择通道2的有效数据宽度 NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P3,RX_PLOAD_WIDTH);//选择通道3的有效数据宽度 NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f);//设置TX发射参数,0db增益,2Mbps,低噪声增益开启   NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG, 0x0f);//配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC,接收模式 NRF24L01_CE = 1; //CE为高,进入接收模式
}

首先说一下第一个改的地方

  	NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(u8*)RxAddr0,RX_ADR_WIDTH);//写RX节点地址NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P1,(u8*)RxAddr1,RX_ADR_WIDTH);//写RX节点地址NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P2,(u8*)RxAddr2,1);//写RX节点地址NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P3,(u8*)RxAddr3,1);//写RX节点地址

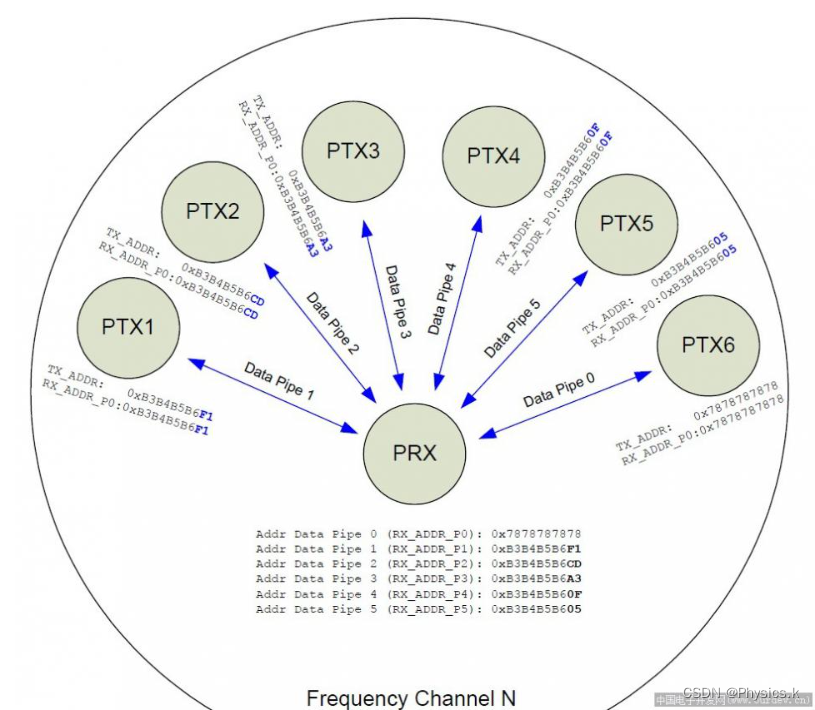

这里的RxAddr0，RxAddr1，RxAddr2，RxAddr3，是自己设的地址，但是还要注意一个问题是2，3，4通道与1通道的关系。
在这里插入图片描述
这个通道我就不详细描述，给出我用的地址：

const u8 TxAddr0[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01};
const u8 TxAddr1[TX_ADR_WIDTH]= {0xC2,0xC2,0xC2,0xC2,0xC2};
const u8 TxAddr2[TX_ADR_WIDTH] = {0xC3,0xC2,0xC2,0xC2,0xC2};
const u8 TxAddr3[TX_ADR_WIDTH]=  {0xC4,0xC2,0xC2,0xC2,0xC2};
const u8 TxAddr4[TX_ADR_WIDTH] = {0xC5,0xC2,0xC2,0xC2,0xC2};
const u8 TxAddr5[TX_ADR_WIDTH]=  {0xC6,0xC2,0xC2,0xC2,0xC2};     const u8 RxAddr0[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01};
const u8 RxAddr1[RX_ADR_WIDTH]= {0xC2,0xC2,0xC2,0xC2,0xC2};
const u8 RxAddr2[1] ={0xC3};
const u8 RxAddr3[1] ={0xC4};
const u8 RxAddr4[1] ={0xC5};
const u8 RxAddr5[1] ={0xC6};

关于第二个改的地方：

NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x0f);    //使能通道0的自动应答
NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x0f);//使能通道0的接收地址

这里改成0x0f即可，具体原因参考以下博客
链接: NRF24l01的多对一通信

第三个改的地方

  	NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P0,RX_PLOAD_WIDTH);//选择通道0的有效数据宽度 NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P1,RX_PLOAD_WIDTH);//选择通道1的有效数据宽度 NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P2,RX_PLOAD_WIDTH);//选择通道2的有效数据宽度 NRF24L01_Write_Reg(NRF_WRITE_REG+RX_PW_P3,RX_PLOAD_WIDTH);//选择通道3的有效数据宽度

主机的接收数据包函数

这里主要改的地方是对接收到通道号的判别

u8 NRF24L01_RxPacket_init(u8 *RxData_Buf0,u8 *RxData_Buf1,u8 *RxData_Buf2,u8 *RxData_Buf3)
{u8 sta;		u8 RX_P_NO;	SPI2_SetSpeed(SPI_BaudRatePrescaler_8); //spi速度为9Mhz（24L01的最大SPI时钟为10Mhz）   sta=NRF24L01_Read_Reg(STATUS);  //读取状态寄存器的值  RX_P_NO=sta&0x0e; 	NRF24L01_Write_Reg(NRF_WRITE_REG+STATUS,sta); //清除TX_DS或MAX_RT中断标志if(sta&RX_OK)//接收到数据{switch(RX_P_NO){case 0x00:	{NRF24L01_Read_Buf(RD_RX_PLOAD,RxData_Buf0,RX_PLOAD_WIDTH);break;}//读取数据case 0x02:  {NRF24L01_Read_Buf(RD_RX_PLOAD,RxData_Buf1,RX_PLOAD_WIDTH);break;}case 0x04:  {NRF24L01_Read_Buf(RD_RX_PLOAD,RxData_Buf2,RX_PLOAD_WIDTH);break;}case 0x06:  {NRF24L01_Read_Buf(RD_RX_PLOAD,RxData_Buf3,RX_PLOAD_WIDTH);break;}default : break;	}NRF24L01_Write_Reg(NRF_WRITE_REG+STATUS,0xff);NRF24L01_CSN=0;NRF24L01_Write_Reg(FLUSH_RX,0xff);//清除RX FIFO寄存器 NRF24L01_CSN=1;return 0;}
return 1;
}

主要目的是得到接收的数据时判断是哪个通道的数据，之后传入数组。

从机的发送模式函数

void NRF24L01_TX_Mode(void)
{														 NRF24L01_CE=0;	    NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,(u8*)TxAddr3,TX_ADR_WIDTH);//**********************************NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(u8*)RxAddr3,TX_ADR_WIDTH);//**********************************NRF24L01_Write_Reg(NRF_WRITE_REG+EN_AA,0x0f);    NRF24L01_Write_Reg(NRF_WRITE_REG+EN_RXADDR,0x0f); NRF24L01_Write_Reg(NRF_WRITE_REG+SETUP_RETR,0x1a);NRF24L01_Write_Reg(NRF_WRITE_REG+RF_CH,40);       NRF24L01_Write_Reg(NRF_WRITE_REG+RF_SETUP,0x0f); NRF24L01_Write_Reg(NRF_WRITE_REG+CONFIG,0x0e);   NRF24L01_CE=1;
}

这里主要改的地方只有一处

NRF24L01_Write_Buf(NRF_WRITE_REG+TX_ADDR,(u8*)TxAddr3,TX_ADR_WIDTH);//**********************************NRF24L01_Write_Buf(NRF_WRITE_REG+RX_ADDR_P0,(u8*)RxAddr3,TX_ADR_WIDTH);//**********************************

这里只需要将TxAddr3改成所需要的通道即可，如TxAddr0，TxAddr1，TxAddr2。

总结

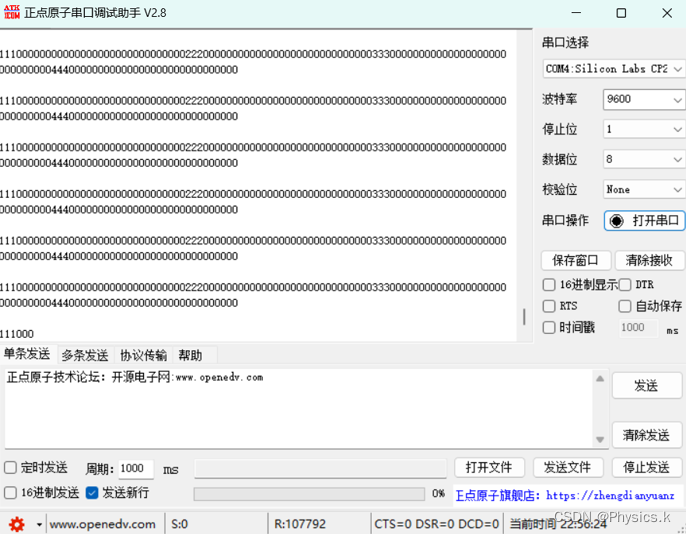

到此为止就对多发一收进行配置完成了，具体原理部分由于篇幅受限没有讲解，因为网上大部分都是原理讲解部分，而对代码部分的讲解较少，所以写了这篇，放出通信结果图：

在这里插入图片描述
四个通道，每个通道的前三位分别是111，222，333，444。后续根据项目的需求进行改动。
如果对NRF24L01P的原理和寄存器等知识可以参考其他人的博客，希望这篇博客可以让大家快速上手多路通信的代码。
自己写的工程如下，希望给大家参考：
链接: NRF24L01四发一收基于STM32F103C8T6完成
